• 高強(qiáng)度
  取代電焊強(qiáng)度

• 外觀完滿
  比焊接外表更美觀

• 顏色一致
  跟不銹鋼顏色一致 無(wú)色差

• 耐老化
  長(zhǎng)期泡水 耐油耐酸堿環(huán)境

•

  金屬件粘接

•

  導(dǎo)熱管高溫粘接劑

•

  不銹鋼粘接膠

• 顏色
• 鋼膏狀
• 密度(g/cm3)
• 1.89
• 硬度(Shore D)

• 82

• 配比

• 重量比(7:1)/體積比(4:1)
• 抗壓強(qiáng)度(Mpa)
• 96.5
• 拉伸強(qiáng)度(Mpa)

• 37.5

• 剪切強(qiáng)度(Mpa)

• 24.6

• 彎曲強(qiáng)度(Mpa)
• 57.8
• 工作溫度(℃)
• -60~+204℃
• 操作時(shí)間(min)
• 40~60
• 投入遠(yuǎn)行前需 時(shí)間(h)
• 8
• 機(jī)加工.輕負(fù)荷前需固化時(shí)間(h)
• 12
• 滿負(fù)荷或熱負(fù)荷需 固化時(shí)間(h)
• 24
• 浸泡化學(xué)物前需固化時(shí)間(h)
• 72

【附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無(wú)法控制的方法得到的結(jié)果，聚力膠粘劑公司恕不負(fù)責(zé)。

聚厲牌112不銹鋼粘合劑由多種合金材料和改性增韌耐熱樹(shù)脂進(jìn)行復(fù)合得到的高性能聚合金屬材料，不銹鋼膠粘劑適用于各種碳鋼、合金鋼、不銹鋼的修補(bǔ)如鑄造缺陷的填補(bǔ)及零件磨損、劃傷、腐蝕、破裂的修補(bǔ)，修補(bǔ)后顏色與基材基本一致，不銹鋼專用膠水具有很高的強(qiáng)度，及優(yōu)異的耐磨抗蝕與耐老化特性，并可與基材一起進(jìn)行各類機(jī)械加工。

•

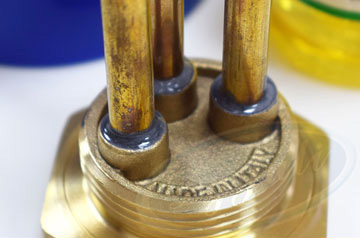

  高溫導(dǎo)熱管粘接

•

  不銹鋼管代替焊接

•

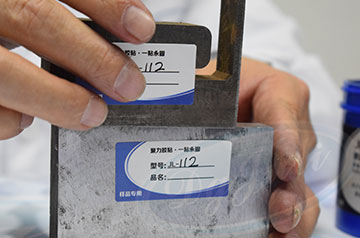

  金屬配件粘接

•

  金屬條粘接膠

1、表面處理： 除去基體表面松動(dòng)物質(zhì)，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修補(bǔ)表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。
2、涂膠：聚厲牌不銹鋼膠水是由A、B雙組份組成，使用時(shí)嚴(yán)格按規(guī)定的配合比將主劑A和固化劑B充分混合到顏色均勻一致，并在規(guī)定的可使用時(shí)間內(nèi)用完，剩余的膠不可再用；
3、將混合好的高溫不銹鋼膠水涂抹在經(jīng)處理過(guò)的基體表面，涂抹時(shí)應(yīng)用力均勻，反復(fù)按壓，保證材料與基體表面充分接觸，以達(dá)到效果更佳。需多層涂膠時(shí)，需對(duì)原涂膠表面進(jìn)行處理后再涂抹；
4、在低于氣溫25℃時(shí)可適當(dāng)延長(zhǎng)固化時(shí)間，當(dāng)氣溫低于15℃時(shí)，采用適當(dāng)?shù)臒嵩催M(jìn)行加熱（紅外線、電爐等），但加熱時(shí)不可以直接接觸修補(bǔ)部位，正確操作是熱源離修補(bǔ)表面40cm以上,60～80℃保持2～3小時(shí)。

•

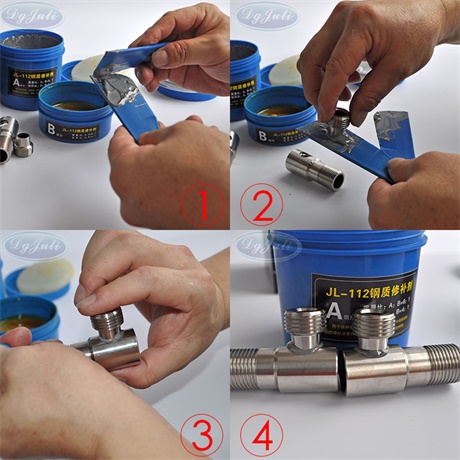

  1、配膠
  打磨粘接表面，提高修補(bǔ)表面的粗糙度

•

  2、混膠
  按重量比A:B=7：1比例配比，攪拌均勻

•

  3、涂膠
  可操作時(shí)間40-60分鐘以內(nèi)上膠

•

  4、粘接
  24小時(shí)后達(dá)到高前度

1、不屬于危險(xiǎn)品,可按非危險(xiǎn)品運(yùn)輸。
2、放置于兒童不及處，避免陽(yáng)光直接照射，陰涼處儲(chǔ)存。
3、調(diào)膠工具或容器不可互混，以免減短A劑使用壽命。
4、夏季施工時(shí)注意:當(dāng)環(huán)境溫度超過(guò)35℃,每次配膠不宜過(guò)多,配膠后應(yīng)迅速涂覆。
